Lucky stun内网穿透配合CF重定向实现无公网ipv4访问和v4/v6分流

本文需要实现的目标是，如何在家中设备没有公网ipv4，只有公网ipv6的情况下，实现外网只有ipv4环境时的访问，以及外网有ipv6环境时自动用v6地址访问，并且访问用的域名统一为一个泛域名，不用带端口。

一、前置准备

1.家庭宽带有公网ipv6。最好是路由器拨号，lucky安装在路由器，可以减少nat层数和端口转发设置。
2.在lucky的stun穿透页面测试nat类型，为nat1最好，如果是nat3一般也没有问题。但是nat4一般不行，可搜索如何降低nat层级。
3.有一个域名（最好是付费的，免费的二级域名可能有这样那样的问题），并且托管到CloudFlare（以下简称CF）。本文以 123.xyz 为例。
4.已经安装lucky，并会简单使用lucky的动态解析，反向代理等功能。

二、CF配置

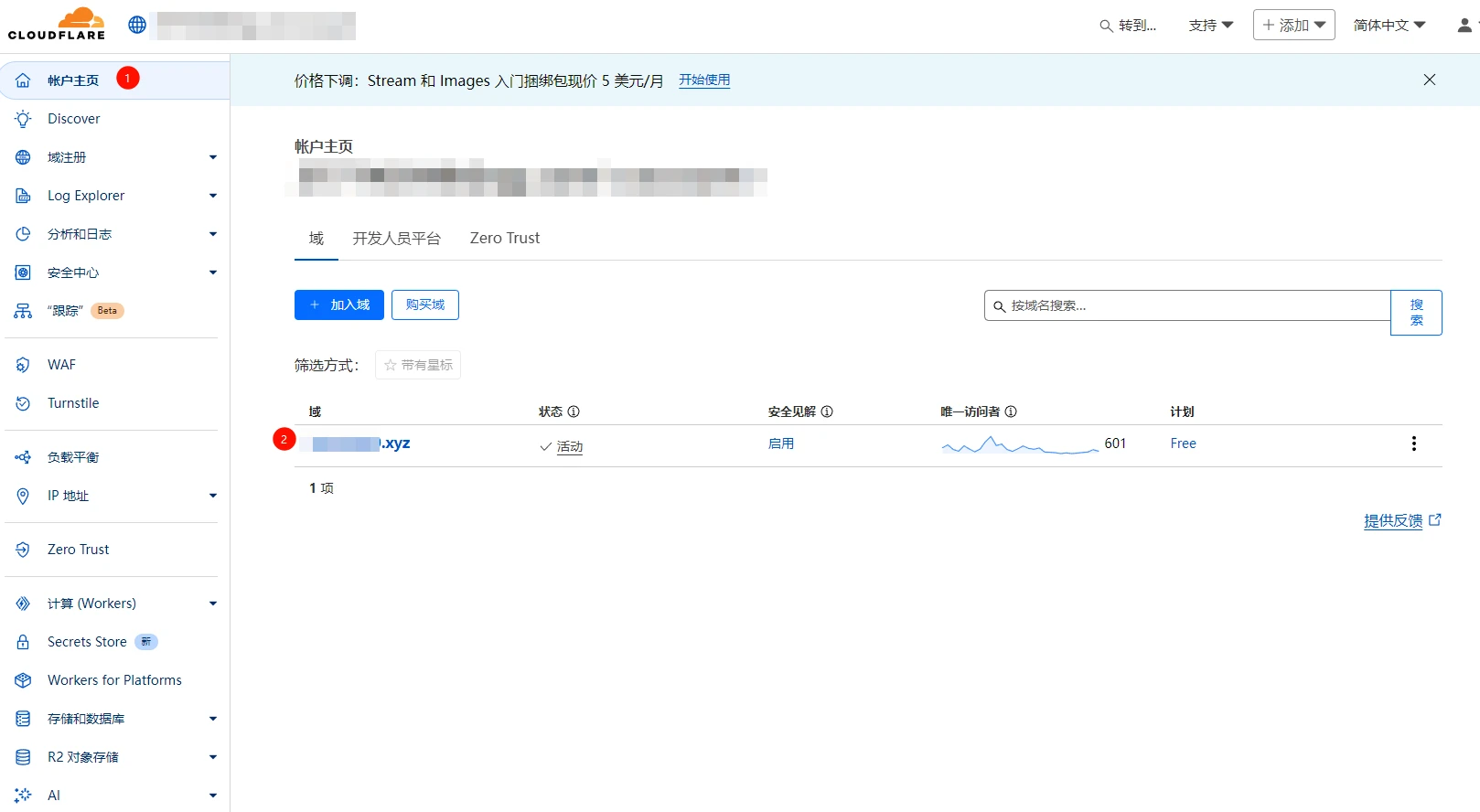

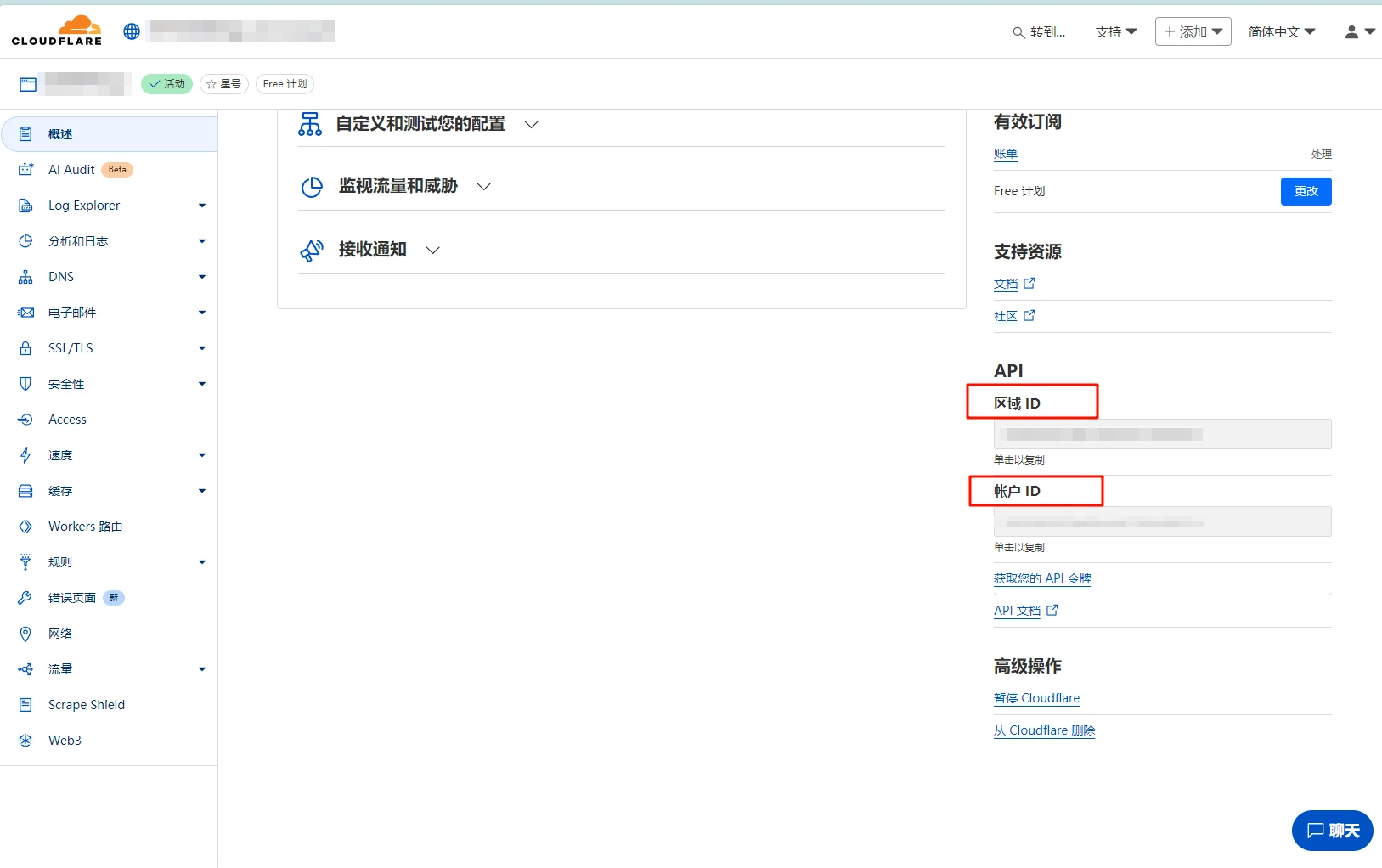

1.账户主页有托管过来的域名，点击进去。右侧下滑到最底部，有账户ID和区域ID，待会儿要用。

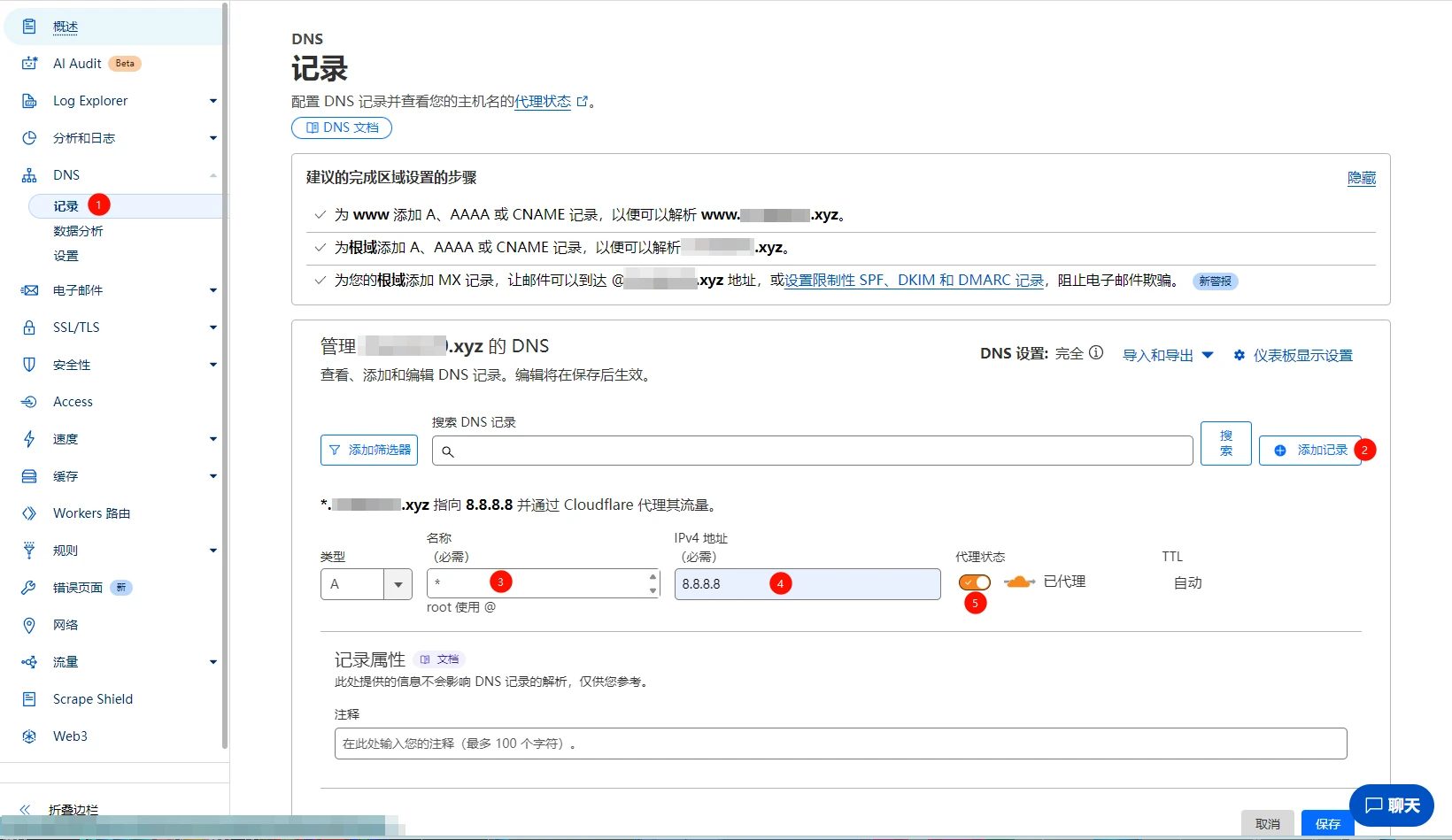

2.点击DNS记录，添加一条A记录，名称填入通配符星号 。ipv4随便填一个即可，不产生实际作用，这里填入的8.8.8.8。代理状态勾选上，点亮小黄云。这里解释一下这样设置的作用。CF代理了 .123.xyz，以后访问如emby.123.xyz的时候，首先就会请求到CF这里来，然后根据我们后面会添加的规则，进行v4或者v6的重定向。注意如果之前已经有了这条二级泛域名的解析，直接勾选代理即可。同时删除或者关闭lucky的这一条动态域名配置。

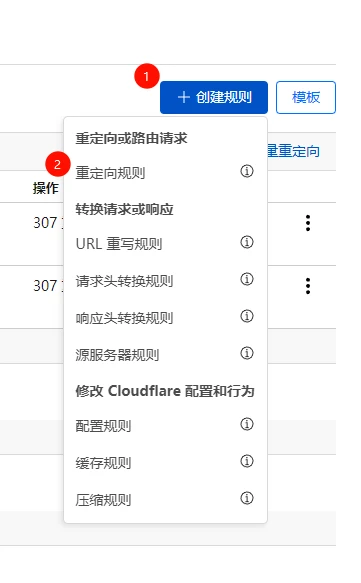

3.进入“规则”，点击“创建规则”，选择“重定向规则”。

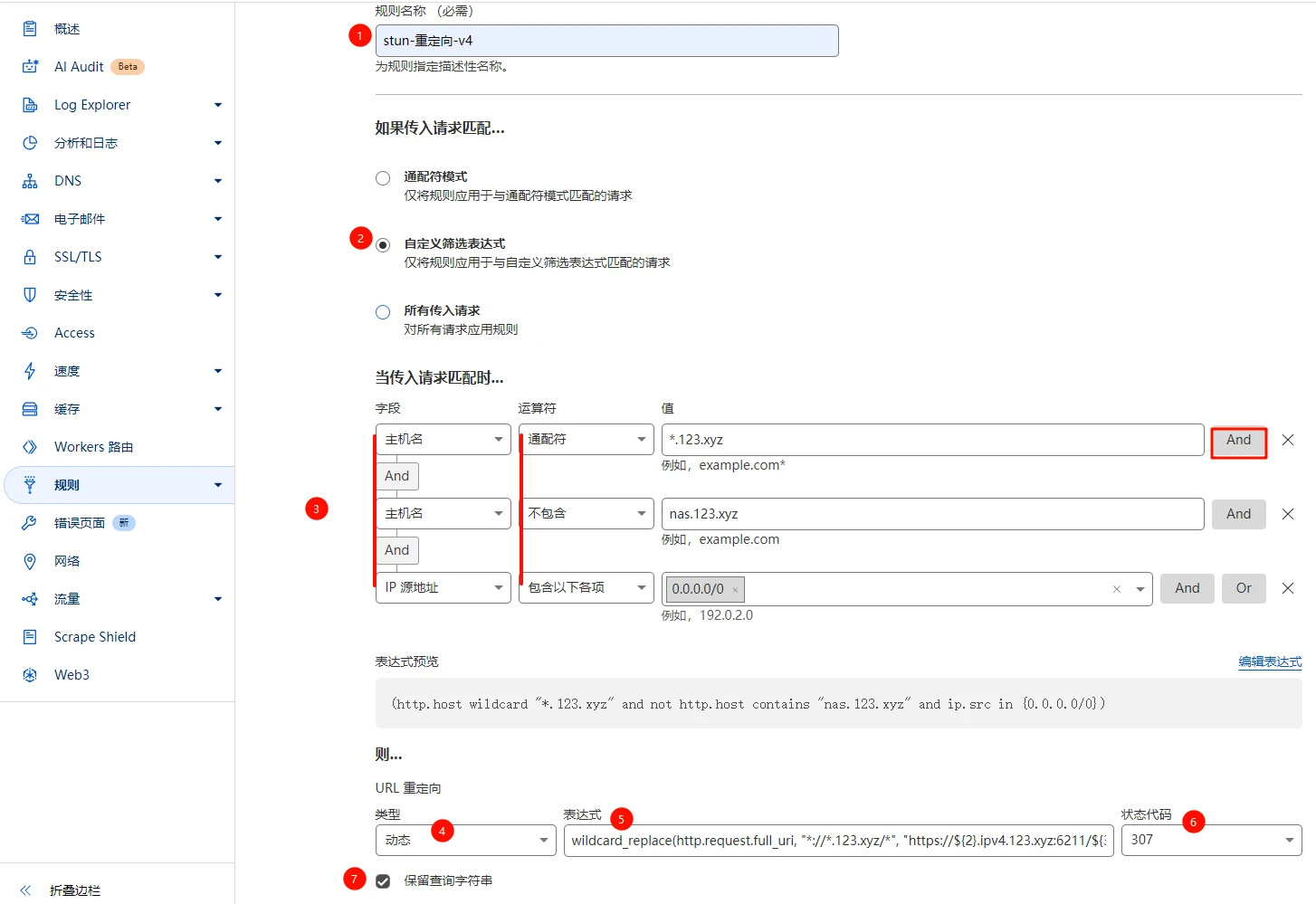

4.配置v4重定向规则
①规则名称为了区别，添加v4后缀
②选择自定义筛选表达式。
③然后按图示配置字段，运算符，和值。第一栏是之前DNS解析添加的泛域名，*.123.xyz；第二栏可以不配置，这里是一种示意，如果某个以 .123.xyz 结尾的域名已经作特殊使用了，就排除一下；第三栏填入的值 0.0.0.0/0，表示匹配所有的ipv4地址。

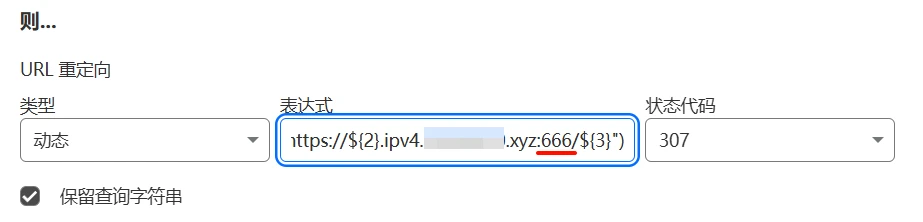

④重定向类型选择“动态”
⑤表达式填入下面的一段代码。中间的 ipv4 是为了区别于 ipv6，实现分流，端口号6211在v4重定向规则中随便填入，后面会通过lucky的webhook同步成stun穿透获取的公网端口。

wildcard_replace(http.request.full_uri, "*://*.123.xyz/*", "https://${2}.ipv4.123.xyz:6211/${3}")

⑥状态代码选择307或者302（一般是302，但某些应用中使用时，307才有效；具体差异我不懂）。
⑦勾选保留查询字符串

这里解释一下表达式的含义

wildcard_replace 表示将输入的内容以一定的规则进行截取并组合输出新的内容；
http.request.full_uri 表示传入的完整的URL；
"://.123.xyz/" 就是一个匹配规则，星号 部分的内容会被截取并顺序保存到变量${1} ${2} ${3}中，以供后续使用；
"https://${2}.ipv4.123.com:6211/${3}" 表示合成输出的内容 变量 ${2} ${3} 为刚才存储截取部分的变量

整个过程如下：

传入的URL：http://emby.123.xyz/web/index.html#!/home
通配符表达式：://.123.xyz/*
构建新的URL：https://${2}.123.com:6211/${3}
生成新的URL：https://emby.ipv4.123.com:6211/web/index.html#!/home

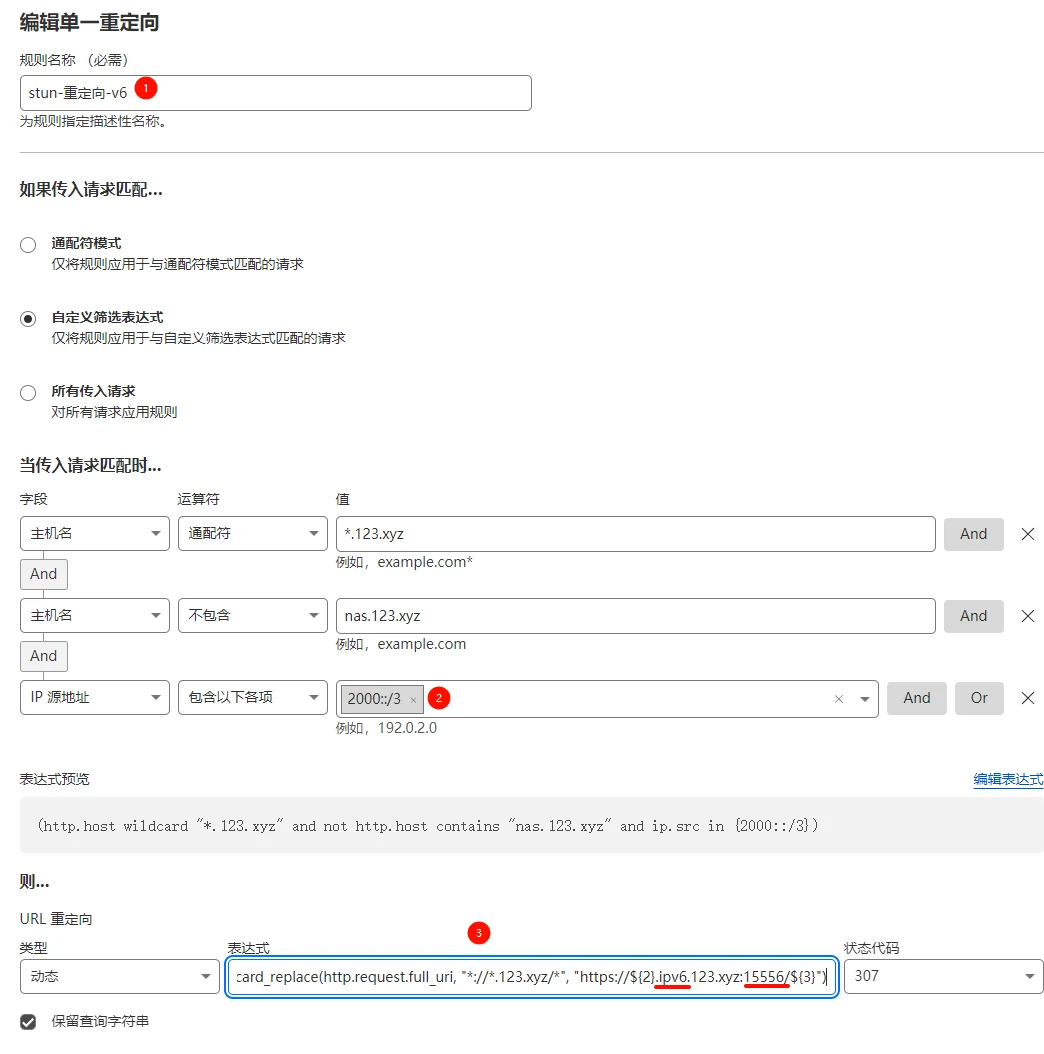

5.配置v6重定向规则

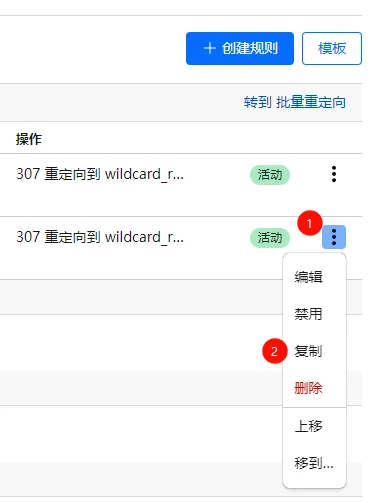

直接从v4重定向规则复制，修改一下规则名称，修改ip源地址为2000::/3，URL重定向表达式，把ipv4替换为ipv6，端口号改为lucky反向代理监听地址

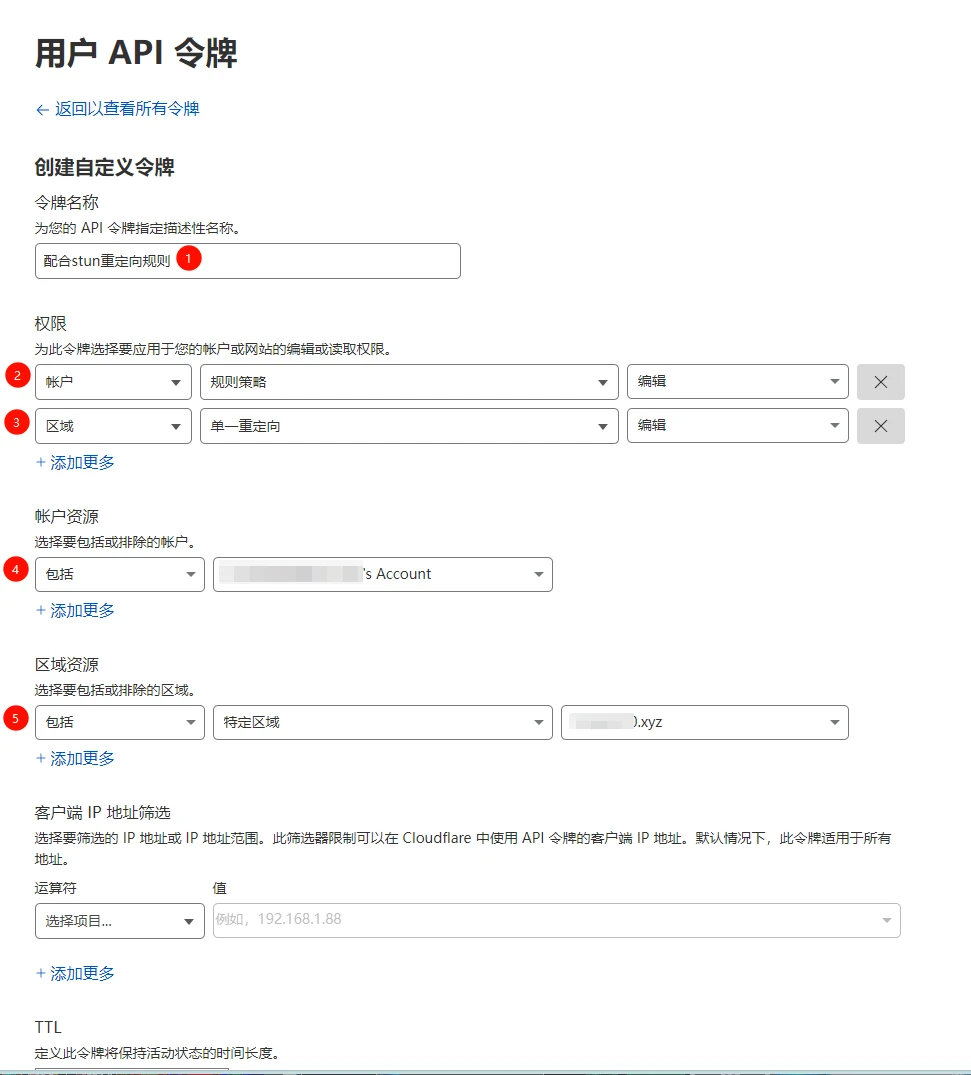

6.创建API令牌

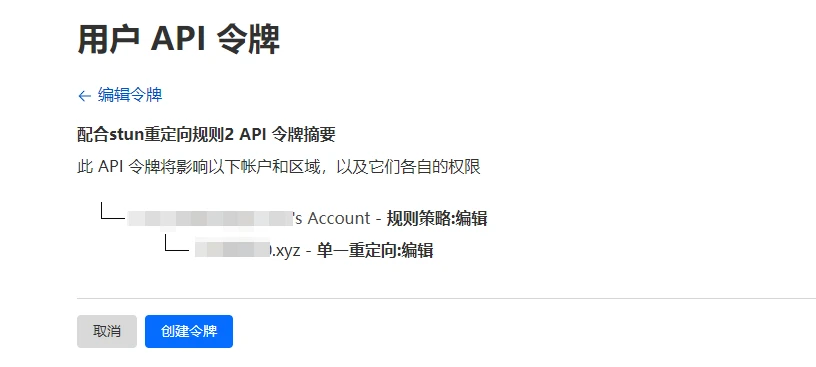

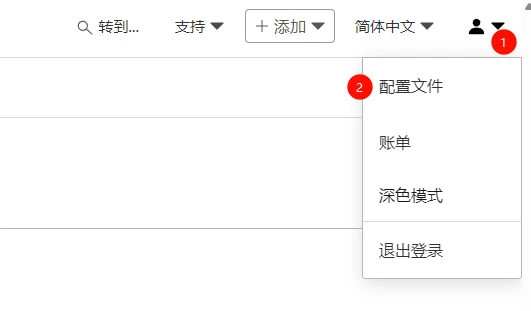

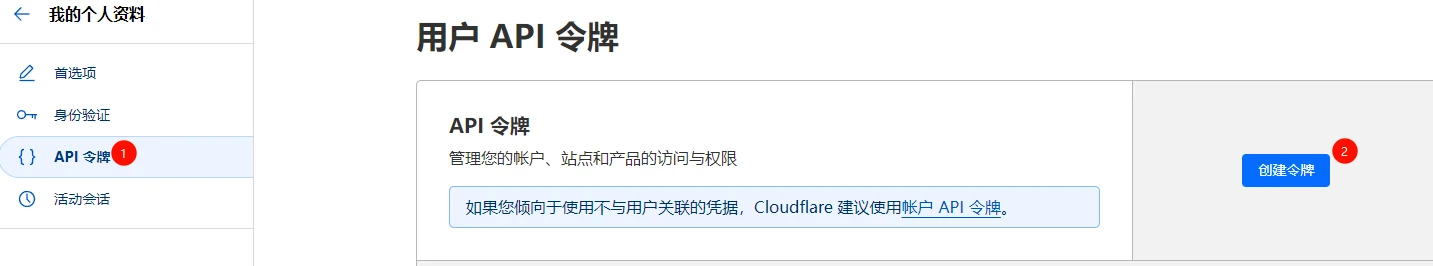

点击页面右上角》配置文件》API令牌》创建令牌》（最底下）自定义令牌。
①名称说明用途即可
②权限添加 “账户》规则策略》编辑”
③权限添加 “区域》单一重定向》编辑”
④账户资源添加 “包括》你自己的账户”
⑤区域资源添加 “包括》特定区域》你的域名”

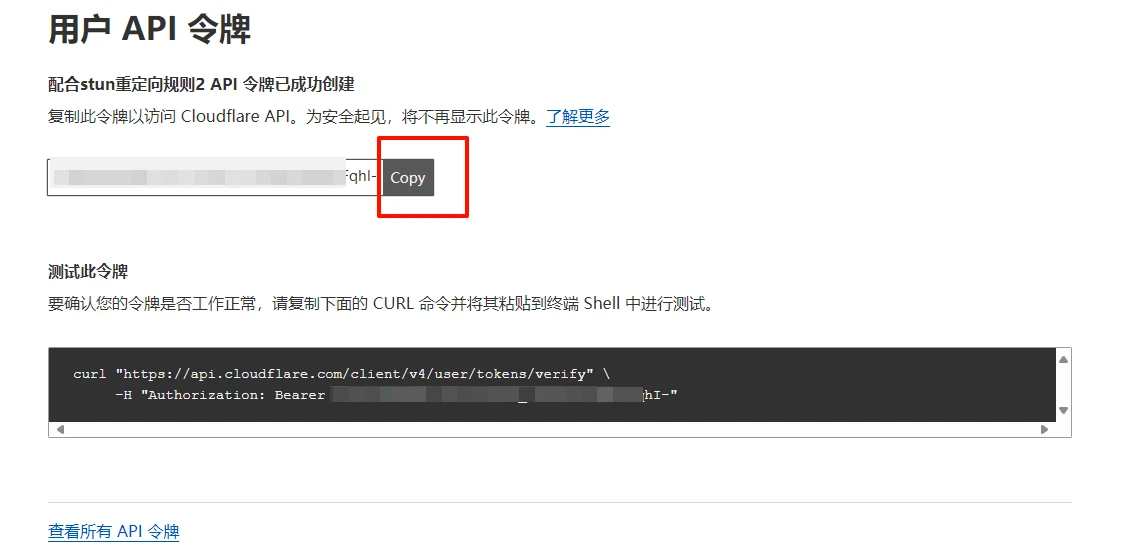

继续以显示摘要》创建令牌》复制令牌，保存到一个合适的位置，后面要用。

以上是CF端的准备工作。总结一下：我们添加了一条二级泛域名解析.123.xyz，由CF代理，然后创建了两条重定向规则，根据不同的访问ip来源，再分别重定向到v4或v6的地址上去。接下来是lucky端的配置，需要用到三级泛域名.ipv4.123.xyz和*.ipv6.123.xyz，以及账户ID，区域ID，以及具有编辑账户规则策略和区域重定向规则权限的API令牌。

三、Lucky配置

如果lucky版本太过老旧，建议先升级到最新版。如果原来有二级泛域名*.123.xyz的解析，一定要先删除或者关闭，同时在CF的DNS解析记录也要删除。

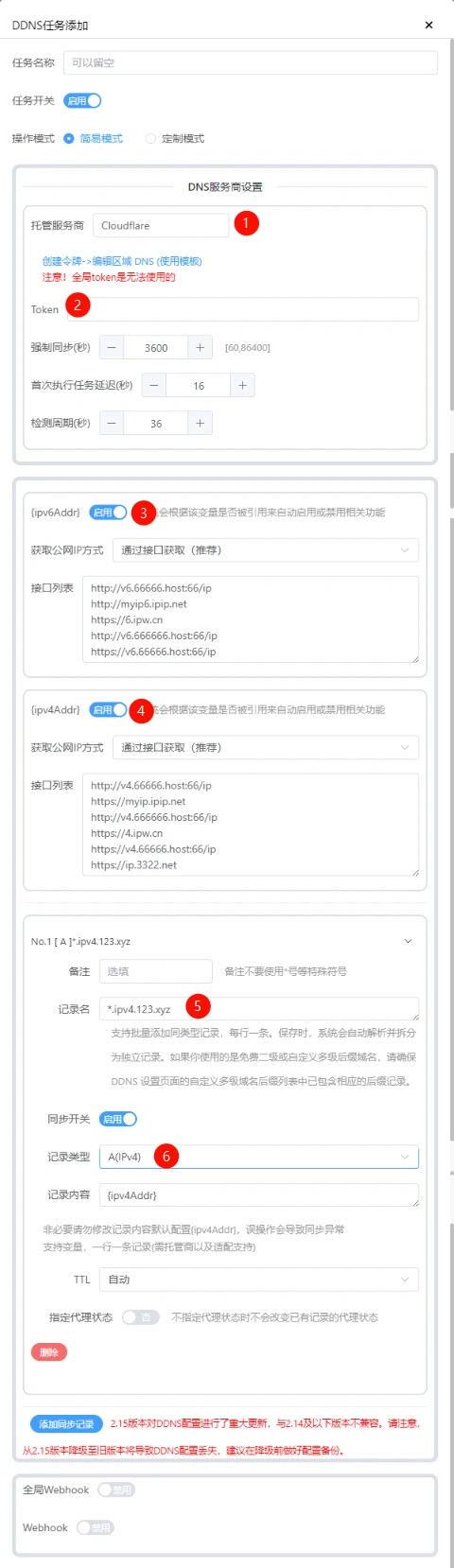

1.配置DDNS（域名动态解析）
如果之前不是用的CF做动态解析，这里简单说一下配置方法：
首先也是要在CF创建一个API令牌，权限：区域》DNS》编辑；区域资源：包括》特定区域》123.xyz。然后保存好令牌。

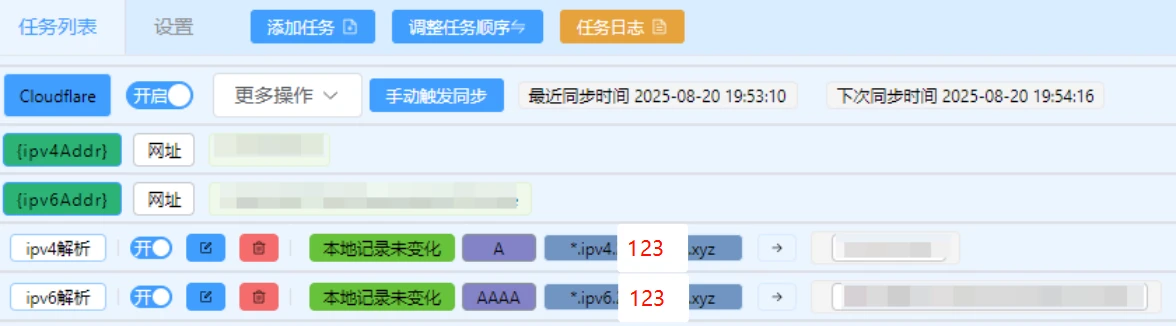

编辑已有任务或者添加一个任务；托管商选择CF；Token填入刚刚创建的API令牌；{ipv4Addr}和{ipv6Addr}的开关都打开；添加同步记录；记录名填.ipv4.123.xyz，记录类型选择A；再添加一条同步记录，记录名填.ipv6.123.xyz，记录类型选择AAAA。

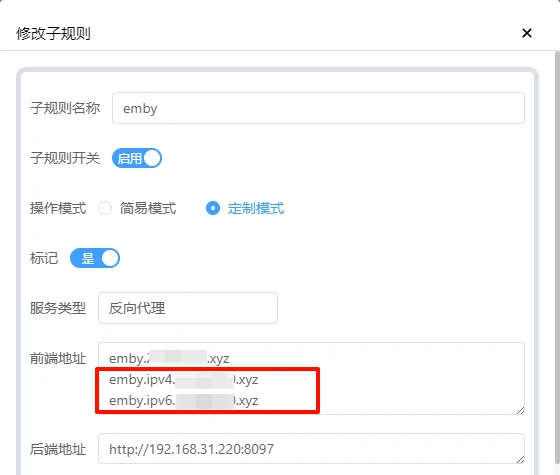

2.配置web服务的反向代理
这里已经会配置反向代理，并且已经配置有反向代理服务了。那么编辑已有的反向代理服务，前端地址中，添加两条带ipv4和ipv6字段的地址，后端地址保持不变。

3.获取重定向规则的ID，实现通过CF提供的API修改规则内容
这里的过程就比较复杂了。为了实现stun穿透中的完整webhook，我们要先通过计划任务，分步骤获取一些id。

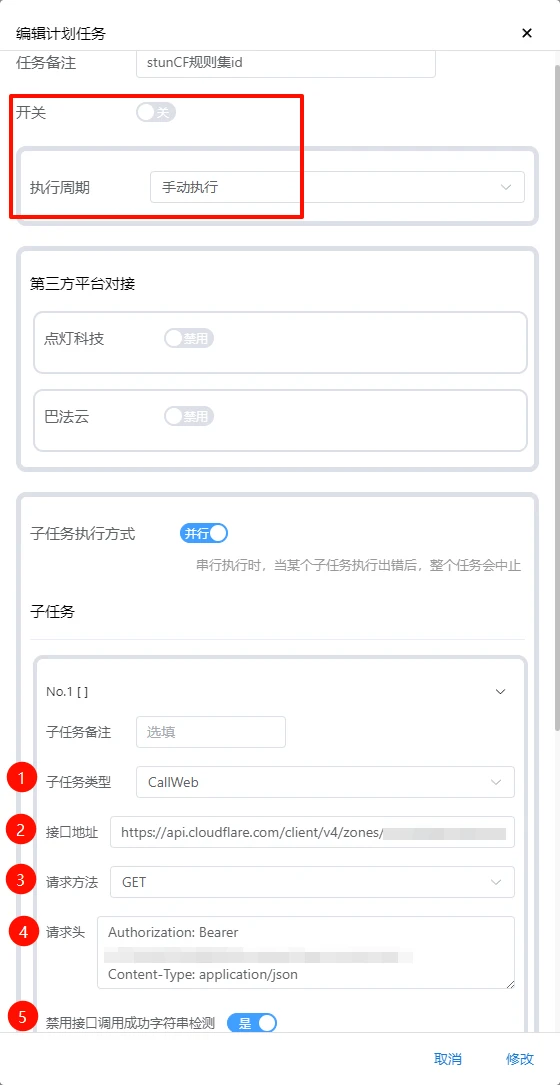

获取重定向规则集ID

①任务类型CallWeb
②接口地址：

https://api.cloudflare.com/client/v4/zones/区域ID/rulesets

③请求方法GET
④请求头：注意这里的API令牌不是用于动态解析的令牌，是上一节创建的令牌。

Authorization: Bearer API令牌
Content-Type: application/json

⑤勾选 禁用接口调用成功字符串检测

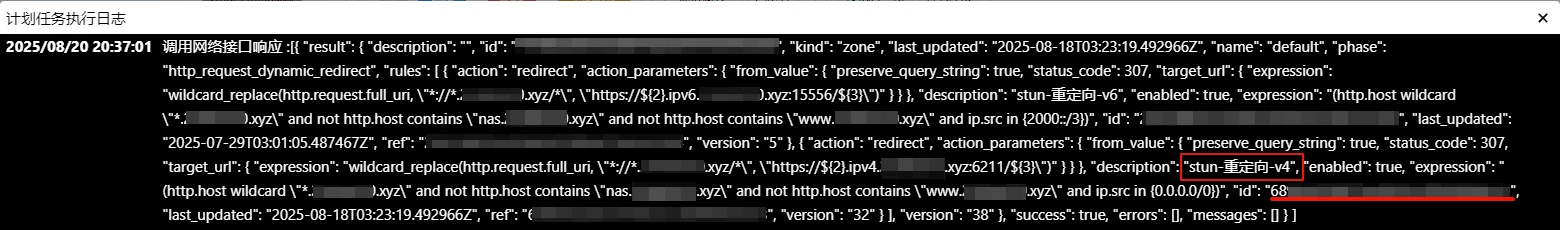

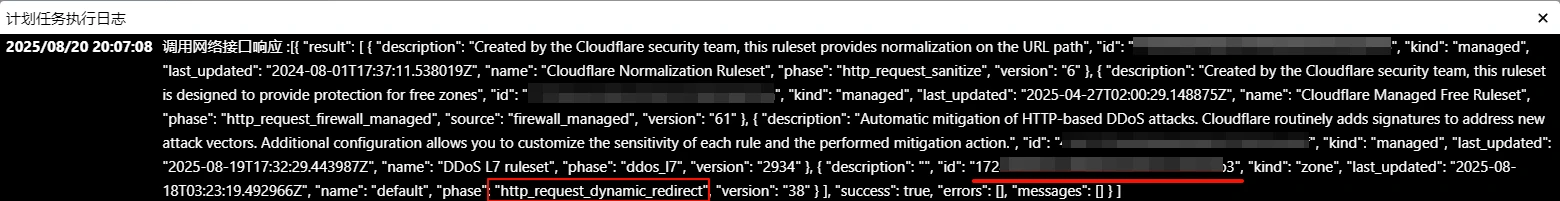

⑥保存并手动触发一次，点击任务执行日志，查找"http_request_dynamic_redirect"， 位于其前面的那个ID才是我们需要的重定向规则集ID 。这里注意下json结构，每一个大括号括起来的部分是一个段落，不要往前看多了。

获取重定向规则ID
重定向规则集包含多个规则，v4和v6的，现在要获取v4规则的id
新增一个手动任务，除了接口地址，其余保持不变

https://api.cloudflare.com/client/v4/zones/区域ID/rulesets/重定向规则集ID

保存并手动触发一次，点击任务执行日志，查找v4的重定向名称，记住其后的ID

测试更新

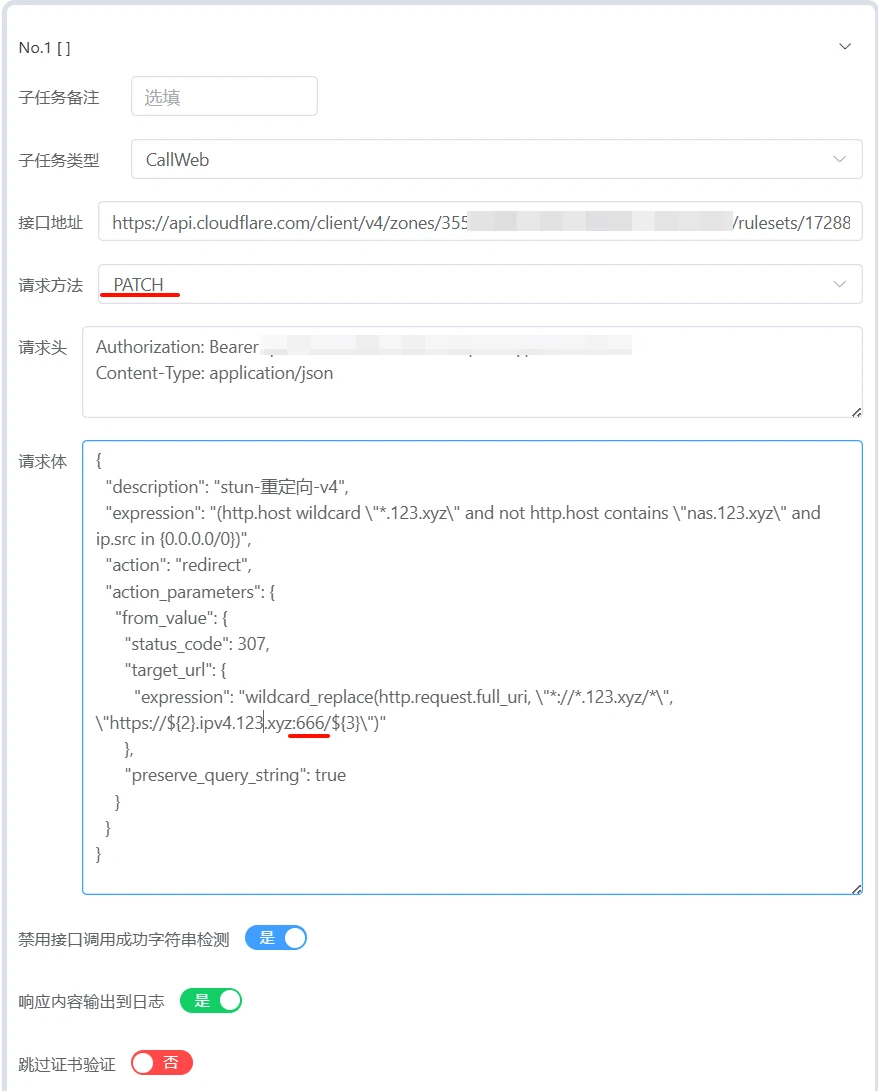

现在可以根据v4重定向规则的ID来修改内容了，再新建一条手动任务。
接口地址：

https://api.cloudflare.com/client/v4/zones/区域ID/rulesets/重定向规则集ID/rules/重定向规则ID

请求方式：PATCH
请求头：

Authorization: Bearer API令牌
Content-Type: application/json

请求体：

{
  "description": "stun-重定向-v4",
  "expression": "(http.host wildcard \"*.123.xyz\" and ip.src in {0.0.0.0/0})",
  "action": "redirect",
  "action_parameters": {
    "from_value": {
      "status_code": 302,
      "target_url": {
        "expression": "wildcard_replace(http.request.full_uri, \"*://*.123.xyz/*\", \"https://${2}.ipv4.123.xyz:6211/${3}\")"
      },
      "preserve_query_string": true
    }
  }
}

这些内容具体可以从刚刚的“ 获取重定向规则ID ”的日志中查看到：
description 是v4重定向规则的名字。
expreession 可以从日志中复制出来，或者在CF的重定向规则编辑页面有表达式的预览可以复制，但注意内部的引号需要加反斜杠\。
target_url中的expression 也可以从日志中复制，或者CF的重定向规则编辑页面复制表达式，但注意内部的引号需要加反斜杠\。
端口随便改一个不一样的，确认后手动触发一次，再回到CF的重定向规则编辑页面，看看是否已经成功修改成新内容。

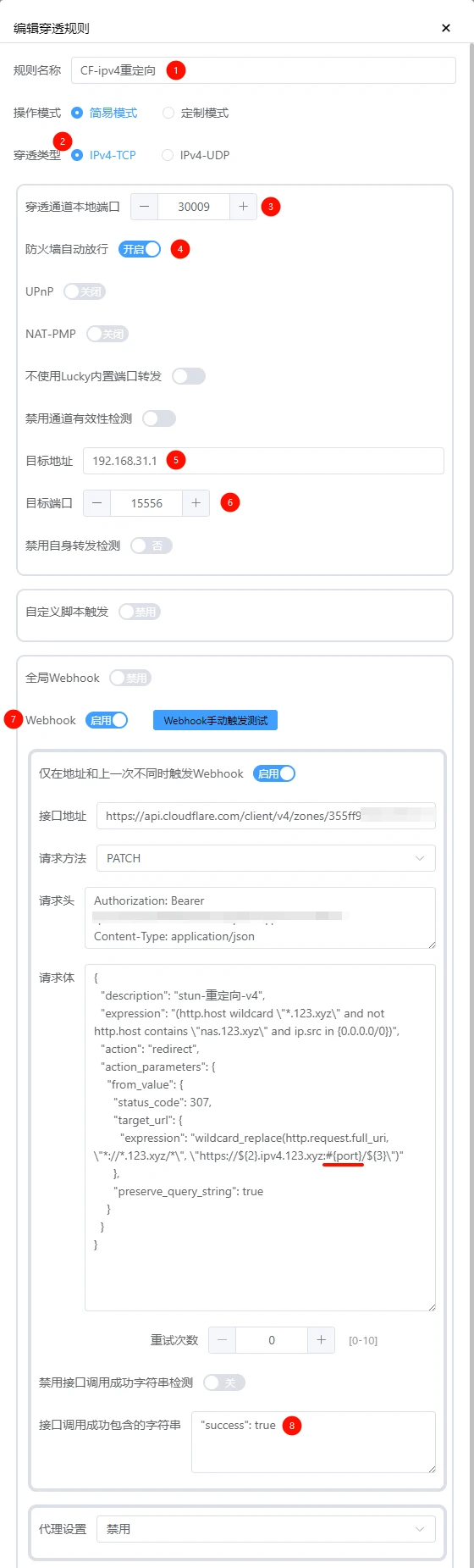

4.stun内网穿透设置

现在创建一个stun穿透任务
①取一个描述作用的名称
②穿透类型选择TCP，UDP也可以
③穿透通道本地端口填一个没有使用的，或者填0，会使用随机端口
④开启防火墙自动放行
⑤目标地址：哪个设备要使用这个穿透就填谁的ip。这里，是供lucky的反向代理用的，lucky装在路由器上，就填192.168.31.1
⑥目标端口，就填lucky反向代理的监听端口
⑦打开WebHook开关，下面内容就复用上面创建的最有一条手动任务。请求体有所不同的是，端口号改成了lucky提供的变量#{port}，表示传入stun穿透获取到的公网端口。
⑧调用成功填入 "success": true

{
  "description": "stun-重定向-v4",
  "expression": "(http.host wildcard \"*.123.xyz\" and ip.src in {0.0.0.0/0})",
  "action": "redirect",
  "action_parameters": {
    "from_value": {
      "status_code": 302,
      "target_url": {
        "expression": "wildcard_replace(http.request.full_uri, \"*://*.123.xyz/*\", \"https://${2}.ipv4.123.xyz:#{port}/${3}\")"
      },
      "preserve_query_string": true
    }
  }
}

可以点击“WebHook手动触发测试”，看一下CF规则页面是否修改，lucky是否返回成功。保存后，stun穿透开始运行，最终成功的情况如下图。看CF规则页面的表达式中的端口是否变成了stun穿透获取的公网端口，这里是6211。

5.测试成果及后续工作

现在在浏览器输入emby.123.xyz，应该就可以跳转到emby.ipv4.123.xyz:6211这个地址了。如果是在v6环境下访问，比如手机流量，那么会自动跳转到emby.ipv6.123.xyz:15556。

对于.ipv4.123.xyz和.ipv6.123.xyz，这两个三级泛域名，可以在lucky中配置上自动申请证书，即可使用https加密访问啦。
